Dlaczego stal nierdzewna rdzewieje? 7 sytuacji, w których nawet stal odporna na korozję może ulec zniszczeniu
O odporności stali nierdzewnej decyduje przede wszystkim zawartość chromu. Na powierzchni materiału tworzy się niezwykle cienka warstwa pasywna bogata w tlenki chromu. Oddziela ona metal od środowiska i ogranicza dalszy rozwój korozji. Jeżeli warstwa zostanie miejscowo uszkodzona, w sprzyjających warunkach może się samoczynnie odbudować.
Problem pojawia się wtedy, gdy środowisko uniemożliwia skuteczną repasywację powierzchni. Szczególnie niebezpieczne mogą być chlorki, podwyższona temperatura, zastój cieczy, szczeliny konstrukcyjne, naprężenia oraz nieprawidłowa obróbka powierzchni.
W praktyce występuje wiele rodzajów korozji stali i metali, a poszczególne mechanizmy mogą rozwijać się w zupełnie inny sposób.
1. Chlorki – jeden z największych przeciwników stali nierdzewnej
Sól morska, sól drogowa oraz roztwory technologiczne zawierające chlorki mogą prowadzić do lokalnego uszkodzenia warstwy pasywnej.
Jest to szczególnie istotne w przypadku popularnych gatunków stali austenitycznych. Stal 1.4301 (AISI 304) bardzo dobrze sprawdza się w wielu typowych zastosowaniach, ale w środowisku zawierającym większe ilości chlorków jej odporność może okazać się niewystarczająca.
Dlatego w bardziej wymagających warunkach stosuje się m.in. materiały zawierające molibden, takie jak stal 1.4404 (AISI 316L), a przy jeszcze bardziej agresywnych środowiskach stale duplex, superduplex lub wysokostopowe stale austenityczne.
2. Korozja wżerowa – niewielki ślad, poważne uszkodzenie
Jednym z najbardziej charakterystycznych zagrożeń dla stali nierdzewnych jest korozja wżerowa.
Jej niebezpieczeństwo polega na tym, że zamiast równomiernego niszczenia całej powierzchni powstają stosunkowo niewielkie, lokalne ogniska korozji. Wżer może rozwijać się w głąb materiału, podczas gdy większość powierzchni nadal wygląda prawidłowo.
W przypadku cienkiej blachy niewielki ubytek masy może więc doprowadzić nawet do perforacji materiału.
Ryzyko korozji wżerowej wzrasta przede wszystkim wraz ze wzrostem stężenia chlorków i temperatury. Znaczenie ma również stan powierzchni, obecność osadów oraz możliwość swobodnego dostępu tlenu.
3. Szczeliny, w których zmieniają się warunki środowiska
Kolejnym problemem jest korozja szczelinowa. Może rozwijać się między połączonymi elementami, pod uszczelkami, pod osadami, w połączeniach śrubowych oraz wszędzie tam, gdzie występuje bardzo wąska przestrzeń wypełniona cieczą.
Wewnątrz takiej szczeliny warunki chemiczne mogą być zupełnie inne niż na swobodnej powierzchni stali. Dochodzi między innymi do ograniczenia dostępu tlenu, zmian pH oraz wzrostu lokalnego stężenia jonów agresywnych.
W efekcie materiał, który na otwartej powierzchni zachowuje się bardzo dobrze, może zacząć intensywnie korodować wewnątrz szczeliny.
Dlatego odporność korozyjna konstrukcji zależy nie tylko od gatunku zastosowanej stali, ale również od jej projektu.
4. Połączenie różnych metali
Stal nierdzewna często współpracuje w jednej konstrukcji ze stalą węglową, aluminium, miedzią lub innymi metalami.
Jeżeli dwa różne metale pozostają ze sobą w kontakcie elektrycznym i jednocześnie znajdują się w obecności elektrolitu, np. wody zawierającej sole, może powstać ogniwo galwaniczne.
W takich warunkach jeden z materiałów może korodować znacznie szybciej, niż gdyby znajdował się w tym środowisku samodzielnie.
Zjawisko to określane jest jako korozja galwaniczna. Przy projektowaniu konstrukcji należy więc uwzględniać nie tylko właściwości poszczególnych materiałów, lecz także ich wzajemne oddziaływanie.
5. Naprężenia i agresywne środowisko
Szczególnie niebezpiecznym mechanizmem jest korozja naprężeniowa, określana skrótem SCC – Stress Corrosion Cracking.
Do jej rozwoju potrzebne jest jednoczesne występowanie podatnego materiału, naprężeń rozciągających oraz odpowiedniego środowiska korozyjnego.
W przypadku niektórych austenitycznych stali nierdzewnych szczególne znaczenie mają środowiska zawierające chlorki, zwłaszcza przy podwyższonej temperaturze.
Efektem mogą być pęknięcia rozwijające się przy stosunkowo niewielkich oznakach korozji na powierzchni. To właśnie dlatego SCC jest istotnym zagadnieniem w instalacjach przemysłowych, wymiennikach ciepła, rurociągach czy aparaturze chemicznej.

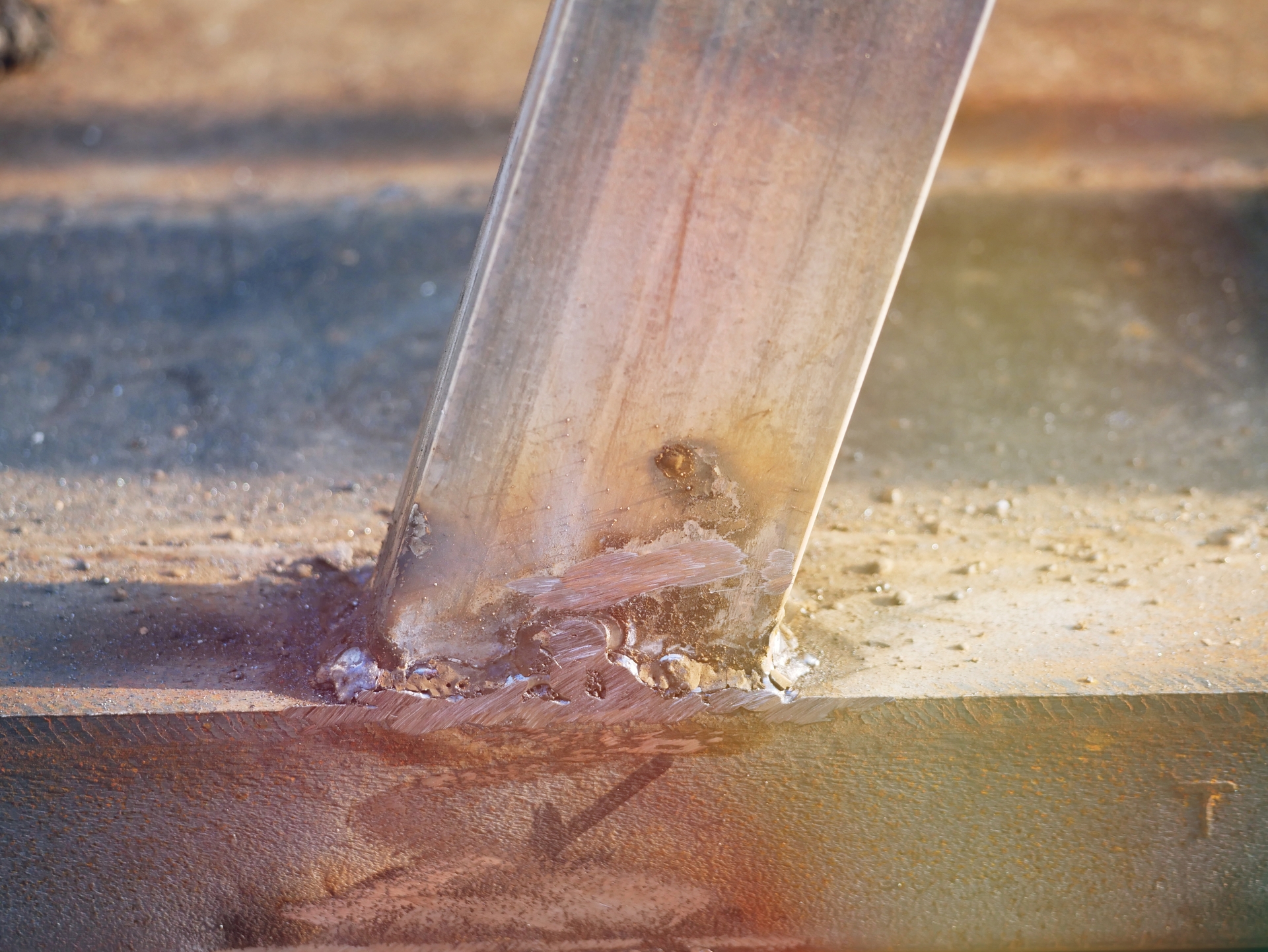

6. Spawanie może zmienić odporność materiału
Sam wybór dobrego gatunku stali nie gwarantuje jeszcze odpowiedniej trwałości konstrukcji. Ogromne znaczenie ma sposób wykonania połączeń spawanych oraz późniejsza obróbka powierzchni.
Podczas spawania powstaje strefa wpływu ciepła, a na powierzchni mogą pojawić się przebarwienia i warstwy tlenkowe. Niewłaściwie wykonane lub pozostawione bez odpowiedniego oczyszczenia połączenie może mieć niższą odporność korozyjną niż materiał bazowy.
W określonych warunkach cieplnych może również dojść do zmian strukturalnych zwiększających podatność stali na korozję międzykrystaliczną.
Dlatego w odpowiedzialnych zastosowaniach znaczenie mają nie tylko parametry spawania, ale również czyszczenie, trawienie i pasywacja powierzchni po wykonaniu połączenia.
7. Nie każda stal nierdzewna jest taka sama
To prawdopodobnie najważniejsza zasada. „Stal nierdzewna” nie oznacza jednego materiału.
Pod tą nazwą kryje się duża grupa gatunków różniących się składem chemicznym, strukturą oraz odpornością na poszczególne mechanizmy korozji.
Popularna stal 1.4301 (AISI 304) może być bardzo dobrym wyborem w łagodnym środowisku. W obecności chlorków często stosuje się stale z dodatkiem molibdenu, np. 1.4404 (AISI 316L). W bardziej agresywnych warunkach rozwiązaniem mogą być stale duplex 1.4462, superduplex 1.4410 oraz wysokostopowe stale austenityczne, takie jak 1.4539 / 904L czy 1.4529 ( Alloy 926 )
Jednym z parametrów pomocnych przy porównywaniu odporności stali na korozję wżerową jest wskaźnik PREN.
Jego wartość wyznacza się na podstawie zawartości pierwiastków stopowych mających szczególne znaczenie dla odporności na korozję wżerową – przede wszystkim chromu, molibdenu i azotu. W uproszczeniu: im wyższa wartość PREN, tym większej odporności na inicjację korozji wżerowej można oczekiwać w środowiskach chlorkowych.
Nie oznacza to jednak, że PREN może być jedynym kryterium wyboru materiału. Przy doborze stali trzeba uwzględnić również temperaturę, stężenie i rodzaj medium, pH, naprężenia, warunki przepływu, konstrukcję elementu, sposób wykonania połączeń oraz wymagane właściwości mechaniczne.
Jak ograniczyć ryzyko korozji stali nierdzewnej?
Najskuteczniejszą metodą nie jest walka z korozją po jej wystąpieniu, lecz prawidłowy dobór materiału i konstrukcji już na etapie projektu.
W praktyce warto przede wszystkim:
- dobrać gatunek stali do rzeczywistego środowiska pracy,
- uwzględnić obecność chlorków oraz temperaturę,
- unikać szczelin i miejsc gromadzenia się cieczy,
- ograniczać kontakt nieodpowiednio dobranych różnych metali,
- prawidłowo wykonywać i oczyszczać połączenia spawane,
- usuwać zanieczyszczenia żelazem po obróbce mechanicznej,
- dbać o właściwy stan powierzchni,
- uwzględniać możliwość wystąpienia naprężeń oraz korozji lokalnej.
Stal nierdzewna jest odporna na korozję, ale nie niezniszczalna
Pojawienie się korozji na elemencie wykonanym ze stali nierdzewnej nie musi oznaczać, że materiał był wadliwy. Bardzo często przyczyną jest niewłaściwy dobór gatunku do środowiska, niekorzystna konstrukcja, błędy wykonawcze lub warunki eksploatacji, których nie uwzględniono podczas projektowania.
Dlatego zamiast zadawać pytanie „czy stal nierdzewna rdzewieje?”, lepiej zapytać: jaki gatunek stali będzie odporny na korozję w konkretnych warunkach pracy?
Różnica jest zasadnicza. Nie istnieje jeden gatunek stali odporny na każde środowisko. Istnieje natomiast możliwość takiego doboru składu chemicznego, struktury materiału, konstrukcji oraz technologii wykonania, aby ryzyko korozji znacząco ograniczyć.
